Atenção! Este ícone não foi criado somente para fins educacionais. Você pode ver o processo de trabalho de concepção real! Nós vamos usar várias técnicas profissionais para criar este ícone, e eu vou te dar muitas dicas úteis ao longo do caminho. Então, vamos começar a trabalhar, os especialistas!
Passo 1
Pegue a ferramenta Ellipse (L) e criar um círculo com 200 pixels de diâmetro.
Agora, com a ajuda da ferramenta retângulo criar um rectângulo arredondado com um raio de canto de 15 pixels e com a mesma largura que o círculo.
Tome a Eraser Tool, e mantendo pressionada a tecla Alt, apagar a parte superior do retângulo.
Sobreponha o círculo e retângulo, alinhando-as verticalmente de acordo com o centro, com a ajuda da paleta Align.
Manter as formas selecionadas, clique no botão Unite na paleta Pathfinder.
Passo 2
Vamos prosseguir para a modelagem 3D da caixa de correio. Selecione a forma e vá para Effect> 3D> Extrude & Bevel ... com os parâmetros indicados na figura abaixo, ou introduza os seus próprios. Escrever esses parâmetros em um papel, vamos precisar deles para a nossa build-ups mais tarde.
Por favor, note que eu escolhi o valor não Shading para o parâmetro de superfície, a fim de evitar a criação de objetos extra ao modelo. Assim, temos conseguido cinco objetos.
Eu acredito que os dois objetos será o suficiente para o nosso trabalho: a frente e ao lado da caixa de correio. Usando o Unite da paleta Pathfinder, unir todos os objetos do lado em um único objeto.
Passo 3
Como resultado da modelação obtivemos os objectos que contêm diversos pontos de ancoragem suplementares. Uma vez que estamos indo para o trabalho com esses objetos, mais tarde, é desejável que o número de pontos de ancoragem ser reduzida. Para fazer isso, vá até Object> Path> Simplificar ... e definir o valor da curva de precisão em torno de 90-96%. Se o caminho original é diferente da transformada, aumentar o valor do limiar de ângulo.
Passo 4
Infelizmente, após a modelar alguns caminhos permanecerá aberta. É fácil de ver, selecionando o objeto e abrir a paleta Informações de Documentos.
Esses caminhos devem ser fechadas. Estes dois scripts muito úteis podem ajudá-lo: Caminhos Fechar selecionados e fechar todos os caminhos . Salvar esses scripts em seu disco rígido e lançá-los usando Command + F12 combinação ou ir em File> Script> Outros Script ... escolha o script necessário e abri-lo.
Passo 5
Prosseguir para o lado da caixa de correio. Copie o lado e cole-o na frente, agora tirar o Scissors Tool (C) e cortar a forma de quatro pontos. Agora excluir as peças superior e inferior da figura.
Mudar as curvas obtidas para o centro da superfície lateral da caixa de correio.
Editar a curva para a direita, com a ajuda do Direct Selection Tool (A).
Pegue a ferramenta Pen (P) e fechar o caminho da superfície lateral, como mostrado na figura abaixo.
Passo 6
Agora cortar a figura em torno do caminho da caixa de correio. Copie o lado inferior (mostrado em verde) e colá-lo na frente. Selecione a forma obtida ea parte superior (como vermelho), e clique em Intersect da paleta Pathfinder.
Encher a lado com um gradiente linear, que vai de azul claro para uma cor azul.
Assim, criamos um bloco de plástico na caixa de correio. Criar a espessura da almofada de plástico. Copie-o e cole-o na parte de trás, mudar a cópia para baixo à esquerda e alterar o ângulo de inclinação da encosta.
Passo 7
Criar o pedaço de metal da caixa de entrada, para fazer isso encher a superfície inferior do lado com um gradiente linear contendo dois tons de cinzento e branco.
Usando as técnicas acima mencionadas criar o lado de trás da caixa de correio.
Passo 8
Agora prossiga para criar a frente da caixa. Selecione a superfície frontal, e vá até Object> Transform> Scale ..., definir 90% e pressione o botão Copiar.
Encha a forma original com um gradiente linear branco acinzentado.
Passo 9
Pegue a ferramenta Pen (P) e criar brilho nas bordas das superfícies metálicas.
Passo 10
Criar a superfície interna da parte metálica da caixa. Copie e cole em frente a forma do buraco na caixa de correio e transferi-lo um pouco para cima e para a direita.
Copiar a forma do buraco e colá-lo na frente de novo. Selecione a cópia do buraco, e na frente mudou de forma, e pressione o botão Minus Front da paleta Pathfinder.
Encher o valor obtido com um gradiente linear.
Passo 11
O buraco na caixa de correio não tem que ser completamente preto, então eu enchi com um gradiente linear contendo perto de cores preto.
Passo 12
Vá para a criação da tampa de caixa de correio. Selecione a superfície de metal da frente da caixa de correio e ir para Object> Transform> Reflita ... e definir o eixo de valor - Horizontal, clique no botão Copiar.Mudar a forma obtida, verticalmente para baixo, mantendo pressionada a tecla Shift.
E refletem a tampa novamente, mas fazê-lo verticalmente neste momento.
Pegue a ferramenta Rotate (R), definir o centro de rotação em um ponto e girar a tampa, como mostrado na figura.
Passo 13
Tampa da caixa de correio fica na superfície horizontal, pelo que a sua forma será um pouco diferente do original. Selecione a tampa e ir para Effect> Distort & Transform> Distort grátis e alterar a altura da tampa, movendo os pontos inferiores do retângulo na caixa de diálogo.
Após esta operação, a forma da tampa terá um pouco de edição e remoção dos pontos de ancoragem suplementares.
Passo 14
Eu não vou entrar em detalhes que descrevem como criar uma tampa, sua técnica de criação não vai longe o que foi descrito acima. Eu acho que você vai entender tudo, desde o monte de desenhos que eu postei abaixo.
Passo 15
Vá para a criação de um suporte de bandeira. Pegue a ferramenta Pen (P) e criar um triângulo retângulo, como mostrado na figura abaixo.
Mantenha o triângulo selecionado, vá para Effect> 3D> Extrude & Bevel ... com os mesmos parâmetros que no passo 2.
Passo 16
Criar uma linha de intersecção da superfície lateral do suporte da bandeira à superfície cilíndrica da caixa de correio. A curvatura desta linha irá coincidir com a curvatura do bordo da frente da caixa de entrada.Você pode criá-lo usando a ferramenta Pen (P) usando o formato da borda frontal como um modelo e, em seguida, movê-lo para o lugar de intersecção de superfícies e passar a um ponto.
Selecione a linha de cruzamento, do lado da porta e pressione o botão Divide a partir da paleta Pathfinder.Agora excluir o lado esquerdo do suporte.
Passo 17
É uma técnica semelhante no lado superior do suporte da bandeira.
Encher os lados do suporte com um gradiente linear, em seguida, com a ajuda da ferramenta Pen (P) criar um brilho na borda titular.
Passo 18
Criar uma forma de uma bandeira que consiste de formas geométricas simples, que serão unidas com a ajuda da paleta Pathfinder.
Mantenha a bandeira selecionada, vá para Effect> 3D> Extrude & Bevel ... com os parâmetros mostrados na figura abaixo.
Mude a cor de preenchimento dos lados da bandeira: preencher o braço com vermelho sólido, a peça superior com a cor rosa, ea peça da frente com um gradiente linear que vai do vermelho ao cor-de-rosa.
Criar um aprofundamento do lado da bandeira. Pegue a ferramenta Pen (P) e criar uma linha vertical 3 pt de largura.
Mantenha a linha selecionada, vá até Object> Expand e preencher a forma com um gradiente linear que vai do vermelho ao vermelho escuro.
Passo 19
Vá para a criação de envelopes postais. Pegue a ferramenta Pen (P) e criar um losango.
Para a nossa composição ainda mais criar duas guias que se intersectam no centro do invólucro e está dirigido para o ponto de origem horizontal e vertical. Só para lembrar que os guias podem ser rodados com a ferramenta Rotate (R). Bloqueie as guias na paleta Layers para não movê-los na construção.
Passo 20
Pegue a ferramenta Pen (P) e criar as abas em forma de triângulos.
Agora arredondar a ponta da aba do envelope superior. Quando eu preciso arredondar as pontas, eu uso uma grande Rodada de qualquer canto script, selecione o ponto ou pontos necessários e executar o script, conforme descrito no passo 4.
Passo 21
Criar a sombra da aba do envelope superior, duplicando a sua forma, transformando, com a ajuda do Direct Selection Tool (A) e colocando no sob camadas abaixo da aba superior. A fim de alcançar a sombra sobre a aba do envelope inferior usar a técnica descrita em pormenor no passo 6.
Passo 22
Usando a mesma técnica, criar luzes no envelope. Há uma dica eficaz para atingir tons da cor básica: escolher a cor básica, abra a paleta de cores e mantendo pressionada a tecla SHIFT movimento uma das C, M, Y sliders para a direita ou para a esquerda. Para tons mais claros mova o controle deslizante para a esquerda e para a direita para tons escuros. Eu não recomendaria o controle deslizante K para tons mais escuros para não obter cores sujas. Ao ajustar a cor com apenas três controles deslizantes você vai ter cores mais vivas. Este método só pode ser aplicado para o modelo de cores CMYK.
Passo 23
Para o envelope para não parecer chato, preencha os seus elementos com gradientes radiais contendo tons da cor básica.
Passo 24
Criar luzes da frente e da parte inferior do invólucro, utilizando a técnica descrita no passo 6.
Passo 25
Copie a forma de um envelope e colá-lo na parte de trás. Mover a cópia um pouco para baixo e para a esquerda. Assim, criamos a espessura do envelope. Encher a forma assim obtida, com um gradiente radial.O envelope está pronto, o grupo se todos os seus elementos.
Passo 26
Agora crie um outro envelope. Não poderia ser mais fácil. Copie o envelope pronto, cole-o na parte de trás, e gire-o de acordo com a primeira. Mude as cores do segundo envelope para os tons de amarelo, as técnicas sobre como obter as tonalidades das cores básicas estão descritas no passo 22.
Passo 27
Peças envelope à direita estará localizado dentro da caixa de correio, para que eles não serão visíveis.Usaremos o Clipping Mask para esconder essas peças.
Criar a forma trajeto de grampeamento. Copie a forma da ranhura na caixa de correio e cole-o na frente sobre todos os objetos. Leve o Scissors Tool (C) e reduzir essa cifra nos pontos A e B, agora remover a parte esquerda da figura.
Agora levar a ferramenta Pen (P) e criar o contorno de modo que ele não atravesse o envelope onde podem ser vistos.
Selecione os dois envelopes eo caminho alcançado, e ir para Object> Clipping Mask> Make ... Como resultado dessas ações todas as partes da imagem que ultrapassam o caminho Clipping tornar-se invisível.
Passo 28
Nós temos um pouco de um mau resultado para os pontos onde as guarnições trajeto de grampeamento dos envelopes.
Isto pode ser facilmente fixado. Selecione o caminho Clipping na paleta Layers, e depois movê-lo por 1 pixel para a direita com a chave de seta para a direita.
Assim, a caixa de correio e envelopes está pronto, mas o que está faltando? Sombras, é claro.
Passo 29
Aqui a ferramenta Pen (P) e criar a forma de uma sombra por baixo da caixa de entrada, como se mostra na figura abaixo.
Encha a forma com o branco, eu, pessoalmente, escolheu a cor branca como a cor do fundo. Manter as figuras selecionadas vá até Object> Transform> Scale ... e defina o valor de 70% na caixa de diálogo e pressione Copiar. Encha a cópia de cinza. Selecione as duas figuras e vá até Object> Bland> Criar. A sombra está pronta.
Etapa 30
Criar a sombra da bandeira. Duplicada a superfície lateral da bandeira e colocá-lo na camada inferior sob a bandeira. O lado inferior da cópia deve estar na linha de intersecção do suporte, com a superfície cilíndrica da caixa de correio.
Selecione esta forma e ir para Object> Envelope Distort> Faça com malha ... e definir duas linhas e duas colunas na caixa de diálogo. Usando a ferramenta de seleção direta trazer a forma para o mostrado na figura abaixo.
Encher a forma com um gradiente linear, como a intensidade da sombra diminui, enquanto a afastar da sua fonte.
Pegue a ferramenta Pen (P) e criar uma sombra da bandeira no topo do titular.
Etapa 31
Criar uma sombra sob os envelopes. Pegue a ferramenta Pen (P) e criar a forma mostrada na figura abaixo.
Agora pegue a ferramenta Retângulo (M) e crie um retângulo sob esta forma.
Com o retângulo selecionado, vá até Object> Create Gradient Mesh ... e definir duas linhas e duas colunas na caixa de diálogo.
Selecione as duas formas e ir para Object> Clipping Mask> Make. Adicione pontos à malha usando o Mesh Tool (U) e usando a Direct Selection Tool (A) transformar a malha para o olhar, como mostrado na figura abaixo.
Passo 32

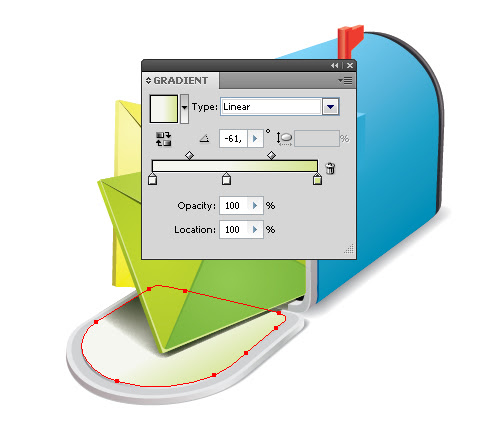

O envelope para mais perto do espectador vai criar uma reflexão sobre a parte superior da tampa. Criar esta reflexão enchendo a parte superior da tampa com um gradiente linear.
Etapa 33
Criar a sombra da caixa de correio na superfície dos envelopes. Copie o formato do envelope verde e colá-lo na frente. Preencha esta forma com verde escuro, defina a opacidade em 60% na paleta Transparência.
Copiar a forma do envelope novamente e colá-lo em frente de cima a forma transparente. Preencha esta forma com um gradiente de preto para branco radial.
Selecione a forma de transparência e de forma com um gradiente radial e clique no botão Criar máscara de opacidade no menu na paleta Transparência.
Faça o mesmo com o outro envelope.
Conclusão
Depois de concluir este tutorial, você será capaz de criar ícones diferentes neste estilo. Ficarei feliz se você descobriu algumas técnicas novas.
